Proteción contra sobre tensiones.

El objetivo de este circuito es proteger los aparatos conectados en una linea de 230Vac.


Utilizaremos unos varistores conectados en la salída del interruptor magneto–térmico.

De esta forma cuando la tensión de entrada supere a la tensión de trabajo de los varistores 250V, estos provocaran un cortocircuito que hará saltar el interruptor magneto-térmico cortando la tensión de salida, además suprimirán el transitorio de elevación de tensión

( no del todo, pero si lo suficiente para que las fuentes conectadas a esa linea aguanten un poco).

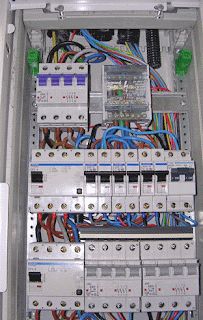

Debemos de adaptar la placa al interruptor magneto-térmico que tengamos ( en mi instalación el Neutro está a la Derecha )...

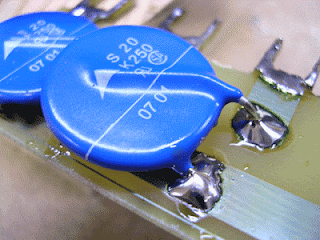

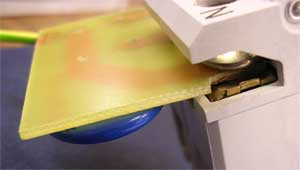

Sueldo los varistores en el lado de las soldaduras, porque no tenemos espacio para que sobresalgan del interruptor Mag-Ter, y poder poner la tapa.

Ojo los varistores se destruyen en el acto. Protegerlos para que no provoquen un incendio.



Proyecto acabado, esperemos que nunca tenga que funcionar, pero seguro que fenosa no piensa lo mismo..
