Cable para Scanjet 4600 y 4670

Me he comprado un scanjet 4670 y no me enviaron ni el cable ni el soporte.

y como buscando he visto que venden muchos así.

Pongo el proceso para conectar el cable usb y la alimentación al conector mi-din 6 polos que trae el scanjet.

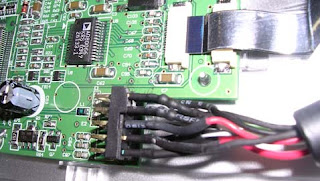

Lo primero,. averiguar a que correspondía cada pin del conector mini din 6p.: son dos cable de alimentación +12 Vcc y GND, cuatro mas para el usb 2.0. +5V USB, masa USB, Dato + y Dato -.
Que corresponden en el conector macho a:

1 = Dato +
2 = Dato -
3 = +5V USB
4 = GND USB
5 = +12Vcc
6 = GND



Pues manos a la obra:


Compramos un cabe USB A-B ( cortamos el extemo B).
Un cable de alimentación usado de un móvil, cortamos los conectores.

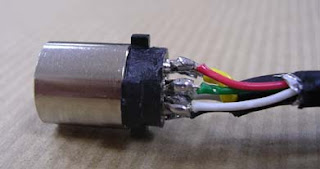

Compramos un conector mini-din 6p hembra aeréo y un jack de alimentación aeréo.






Soldamos , montamos

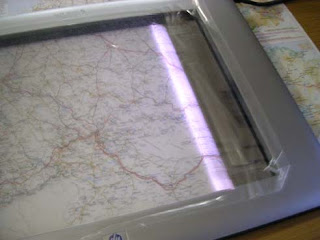

Y funcionando ( eso si después de bajar el soft de HP vía ftp )



Solo falta el soporte
¿ tenéis datos para hacerlo ?
:-)
